一、用途與特點

CEA－F05型離心泵實驗儀適合于設有化學、應用化學、化工和輕工等專業的各類學校，供化工實驗室教學實驗和課堂演示實驗之用。

本儀器是最新設計的小型化學工程實驗裝置，具有箱式整體結構、輕巧美觀、性能可靠和使用方便等特點適合學生分組實驗。

本儀器的主體設備為一臺離心泵，并配置各種測量儀表，不僅可觀察泵的結構和操作情況，而且可準確測定離心泵的特性數據。

本實驗儀可供實驗的主要內容：

（1）觀察和了解離心泵的構造、安裝流程及操作過程。

（2）觀察離心泵的氣縛現象。

（3）測定離心泵的特性曲線。

（4）進行孔板流量計的標定。

二、技術指標

（1）外形尺寸：1000mm（W）×320mm（D）×1000mm（H）

（2）流量：0～20L·min^-1

（3）揚程：≥5m（水柱）

三、主要設備及其規格

（1）離心式水泵         1臺

       型式：單吸半敞式葉輪

       流量：≥20L·min^-1

       揚程：≥5mm（H₂O）

       功率：120W

（2）循環水槽                   1個

       材質：有機玻璃

       規格：750mm（W）×280mm（D）×180mm（H）

（3）壓力表                1支

       規格：Ф100mm

       量程：0～0.06MPa

       精度：1.5

（4）真空表                1支

       規格：Ф100mm

       量程：－0.1～0MPa

       精義：1.5

（5）孔板流量計                1支

       測量范圍：0～2020L·min^-1

（6）U形管壓差計

       材質：無機玻璃

       量程：800mm

（7）電流表

       型號：85L₁－A

       量程：0～250V

（8）電壓表

       型號：85L₁－V

       量程：0～250V

（9）分流槽

       材質：有機玻璃

       規格：260mm（W）×140mm（D）×175mm（H）

四、裝置流程與使用方法

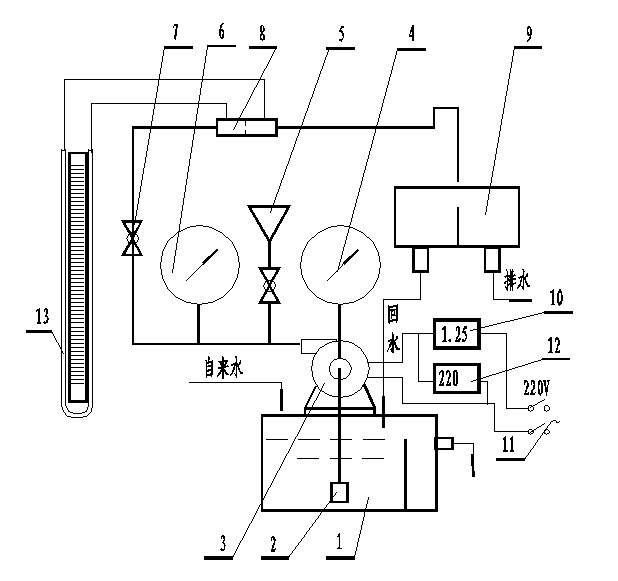

本儀器的流程如圖1所示。
